Chương trình tính toán biến áp xung của nguồn chuyển đổi Flyback

Chương trình tính toán biến áp xung của nguồn chuyển đổi Flyback

Nguồn: Vladimir Denisenko, Russia


 Đây là chương trình được phát triển bởi Vladimir Denisenko, Russia. Dùng để tính toán tham số cần thiết cho biến áp xung của nguồn chuyển đổi flyback.

Chúng ta chỉ cần nhập các tham số của cuộn sơ cấp và thứ cấp, kiễu lõi biến áp xung… sau đó nhấn Calculate để chương trình tính toán ra các tham số cần thiết.

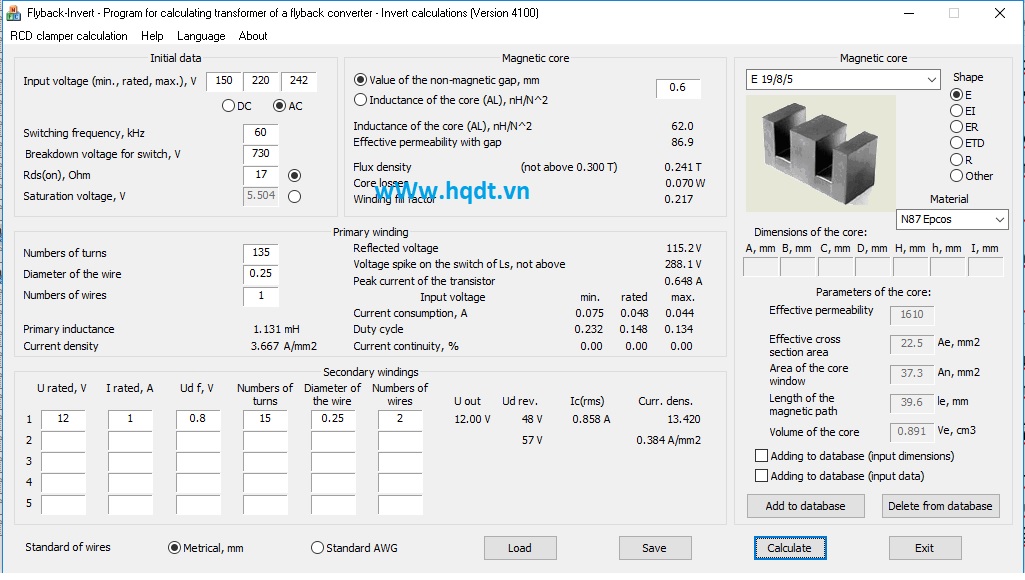

Ví dụ : Mình tính toán thiết kế nguồn 12V/1A sử dụng Viper 22A. Dùng phiên bản 4.1.0.0
1 - Ở phần dữ liệu đầu vào :
- Nhập điện áp dải hoạt động AC đầu vào
- Tần số đóng cắt. Viper 22A là 60Khz
- Điện áp đảnh thủng cực DS
- Điện trở Rds khi mở. Viper 22A là 17 ohm (trung bình)
2- Ở phần cuộn dây sơ cấp
- Số vòng dây cuộn sơ cấp. Số vòng dây quyết định đến dòng đỉnh qua transistor
- Kích thước dây quấn. Tính bằng mm
- Số dây quấn. Quấn đơn hoặc kép…
3 - Ở phần cuộn dây thứ cấp
- Nhập dải điện áp đầu ra. Ở đây là chọn 12V
- Nhập dải dòng điện đầu ra. Ở đây là chọn 1A
- Số vòng dây quấn. Số vòng quyết định đến trở kháng, điện áp và dòng điện đầu ra.
- Kích thước dây quấn. Tính bằng mm.
- Số dây quấn. Quấn đơn hoặc kép..
4- Ở phần lõi biến áp
- Chọn kiểu lõi
- Chọn loại lõi. Như mình chọn E19


Khi mọi thứ đã chọn xong ta nhấn “ Calculate” để chương trình tính toán các tham số cần thiết cho phần sơ cấp và thứ cấp. Nếu tham số không đạt chúng ta chỉnh lại các trị số khi ban đầu nhập.
Có 2 phiên bản :
1- Giao diện phiên bản: 4.1.0.0

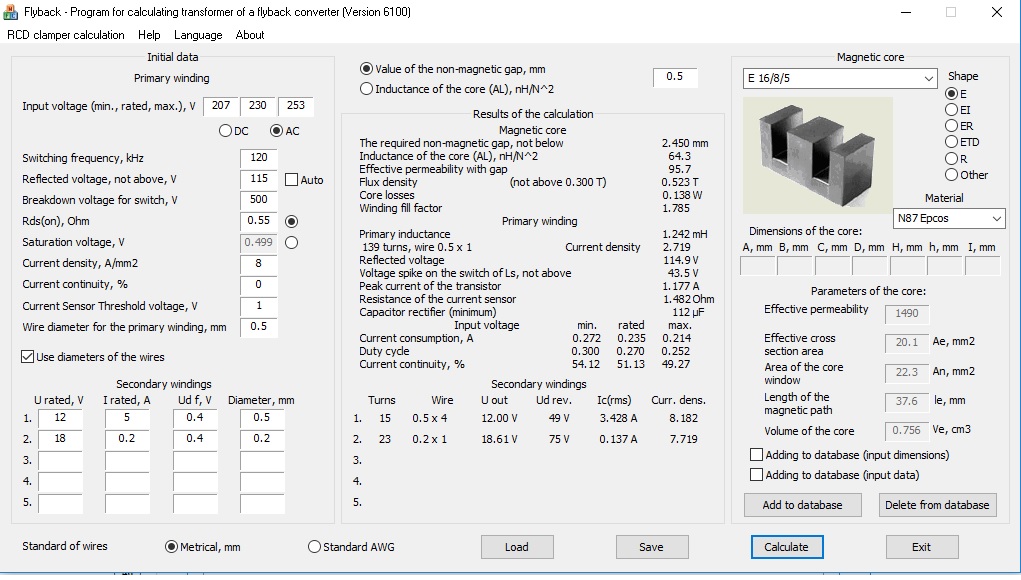

2- Giao diện phiên bản : 6.1.0.0
