Cầu phân áp, chia áp và phần mềm tính toán

Cầu phân áp, chia áp và phần mềm tính toán

Nguồn: laptopblue.com


Trong quá trình sửa chữa mạch điện tử ta hay bắt gặp những cầu điện trở phân áp , nhất là trong những mạch hồi tiếp ổn định điện áp ra hoặc những khối nguồn có thể tăng giảm áp trong quá trình làm việc của laptop nói riêng.

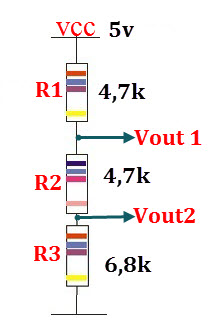

Ở hình trên,muốn tìm điện áp Vout1, Vout2 trước tiên ta tìm dòng (I) đổ qua mạch điện :
I = Vcc / (R1 + R2+ R3 )
Vout1 = I x ( R2 + R3)
Vout2 = I x R3

Áp dụng thực tế :

I = 5 V /(4,7K + 4,7K + 6,8K) = 0,000308(A)

Vout1 = (4,7k+ 6,8k) x 0,000308A =3,542V

Vout2 = 6,8k x 0,000308A = 2,1V

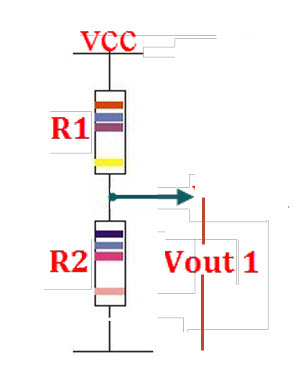

Trong các khối nguồn thường dùng cầu phân áp 2 điệt trở nên viêc tính áp sẽ nhanh hơn :

I= Vcc / (R1 + R2)

Vout1 là điện áp đo được tại 2 đầu điện trở R2:

Vout1 = I x R2

Với cầu phân áp 2 điện trở , ta có thể dùng công thức biến đổi :

Vout1 = I x R2 = [Vcc / (R1 + R2 )]x R2 => Vout1= (Vcc.R2)/(R1+R2)

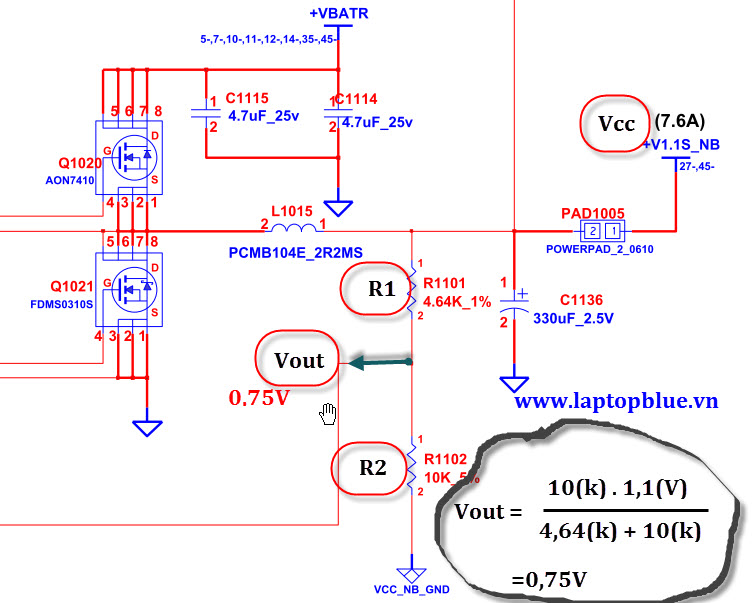

Mạch ứng dụng nguồn trong Laptop:

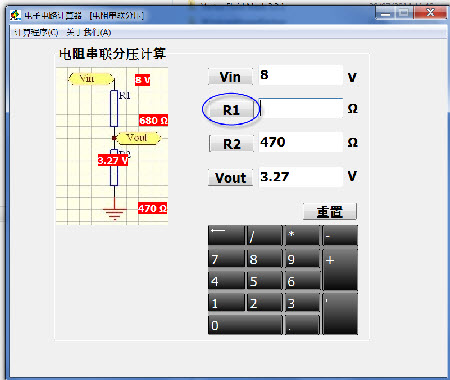

Phần mềm tính toán mạch chia áp.

Phần mềm tính cầu phân áp Rất tiện cho việc sữa chữa , với 4 dòng dữ liệu bạn cứ cho thông số của 3 dòng sau dó Click vào tên của dòng còn lại bạn sẽ có kết quả chính xác đỡ phải lấy máy tính ra bấm mất thời gian

Tải phần mềm ở phần đính kèm dưới.
