555 - Nguyên lý làm việc và ứng dụng

Các tham số của 555 các bạn vui lòng xem trong datasheet

1) Mô phòng quá trình hoạt động, làm việc của 555

 Để 555 hoạt động được sơ đồ giao tiếp tối thiếu như hình dưới. Các giá trị điện trở Ra, Rb, tụ điện C được tính toán theo thông số đầu ra yêu cầu.

Mạch trên mô phỏng quá trình : Nạp xả tụ điện, thời điểm kích... của 555.

2) Tính thời gian trên 555

Tần số đầu ra, độ rộng xung đầu ra phụ thuộc vào : Điện trở Ra, Rb và tụ điện C.

a) Khi độ rộng xung <50%

Khi độ rộng sườn <50% . Chu kỳ T, độ rộng sườn T1, T2, tần số F được tính theo công thức trên.

b) Khi độ rộng xung >50%

Khi độ rộng sườn >50% . Chu kỳ T, độ rộng sườn T1, T2, tần số F được tính theo công thức trên.

3) Chế độ kích (Triggering) của 555

Xét một mạch dưới đây :

Kích Triggering bắt đầu hoạt động khi mà góc nghiêng của xung âm dưới 1/3 Vcc, Tụ điện lúc đó bắt đầu nạp.
Nếu kích Triggering giữ ở mức dưới 1/3 Vcc. Đầu ra giữ ở mức cao, tụ điện sẽ nạp cho đến khi đầy và chỉ xuống mức thấp khi kích Triggering lớn hơn 1/3 Vcc

4) Một số mạch ứng dụng 555

a) Sử dụng 2 IC 555 làm mạch phát AM

Trong điều chế AM luôn giữa độ sâu điều chế như sau :
+ >50% và <100%
+ >0% và < 50%.

Bảng biểu đồ điều chế AM

b) Mạch phát tạo thời gian trễ dùng 2 IC 555

c) Mạch đo tốc độ xe hơi

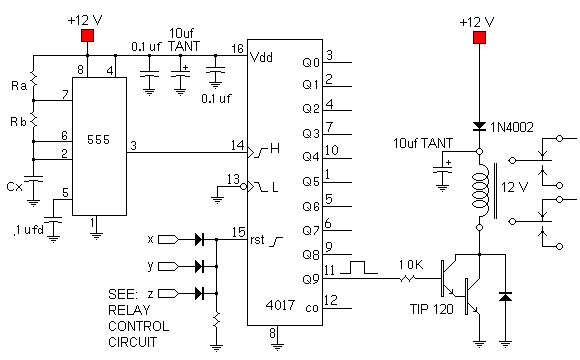

d) Mạch tạo thời gian trễ kích Rơ le

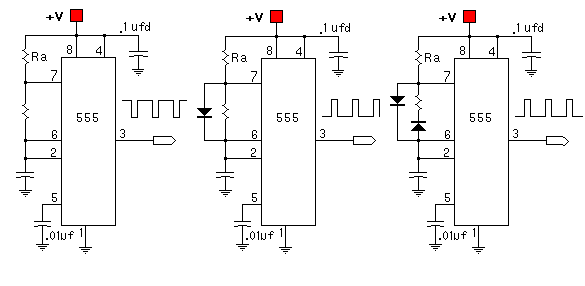

e) Cách thức điều chế độ rộng xung 50%

Bài viết được dịch từ williamson-labs (Source : williamson-labs.com)
